永宏PLC--解角器數位轉換模塊

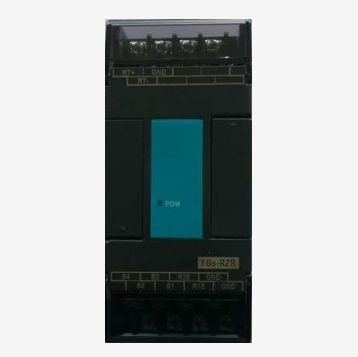

永宏PLC模塊之FBs-RZR
產品說明：
永宏plcFBs-RZR模塊是FBs PLC系列中的一個特殊應用模塊。可用與鏈接解角器(Angular Resolver)感測元件。透過內部的角度信號處理晶片,此模塊將轉軸的角度信號轉換為應用程式可以處理的數位信號。有別于一般的光學編碼(encoder),耐震,防油,防塵,強固是解角器的最大優點，也因此特別使用于惡劣環境的應用場合，例如高震動性的沖床(press machine)是解角器最典型的應用。
◆ 產品概覽
最大角度解析能力1/1440（0.25度）
解角器激勵信號頻率10KHz
RS485串行界面與PLC Port2或Port4連接
資料更新速率約600Hz
◆ 型號規格一覽表
|
規格 型號 |
FBs-RZR |
|
最大角度解析能力 |
1/1440（0.25度） |
|
角度激勵信號頻率 |
10KHz |
|
主機連接界面 |
RS485串行通訊界面 |
|
資料更新速率 |
約600Hz |
|
PLC連接口 |
Port2或Port4 |
|
應用方式 |
采用中斷或掃描方式（采用中斷方式時是執行HSC0I中斷副程序） |
|
可安裝數量 |
1個RZR模塊/1套PLC |
|
指示燈 |
5V電源LED |
|
內部功率損耗 |
5V，100mA |
|
工作溫度 |
0～60℃ |
|
儲存溫度 |
-20～80℃ |
◆ 環境規格參數
|
項 目 |
規格 |
備注 |
|
|
工作外圍溫度 |
密閉設備 |
5℃～40℃ |
永久性的安裝 |
|
開放設備 |
5℃～55℃ |
||
|
儲存溫度 |
-25℃～+70℃ |
||
|
相對濕度(不結露，RH2) |
5%～95% |
||
|
污染等級 |
Degree II |
||
|
抗腐蝕性 |
依據IEC-68標準 |
||
|
海拔高度 |
≤2000M |
||
|
耐振動 |
使用DIN RAIL固定 |
0.5G，3軸方向各2小時 |
|
|
螺絲固定 |
2G，3軸方向各2小時 |
||
|
耐沖擊 |
10G，3軸方向各3次 |
||
|
耐噪聲 |
1500Vp-p，脈寬1us |
||
|
耐電壓 |
1500VAC，1分鐘 |
L,N對任一端子 |
|

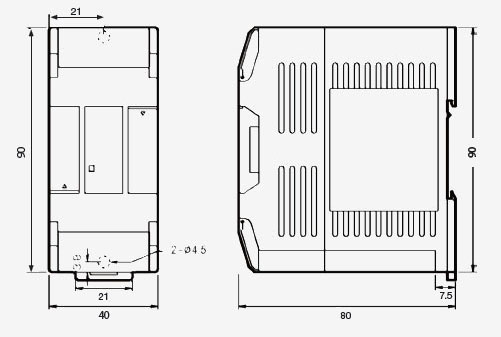

◆ 外觀和尺寸
更多規格請來電咨詢,
