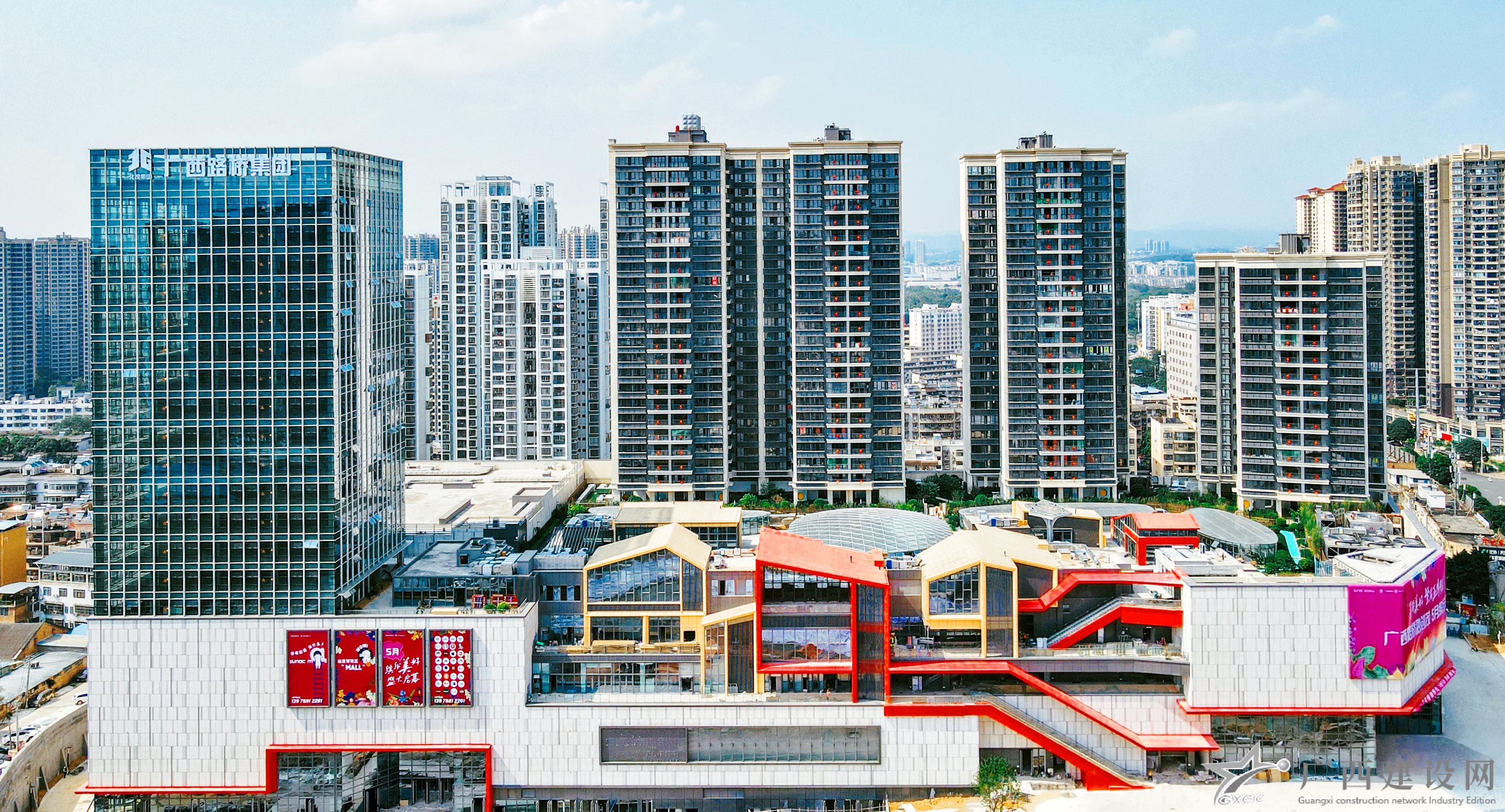

路橋·融創茂側面

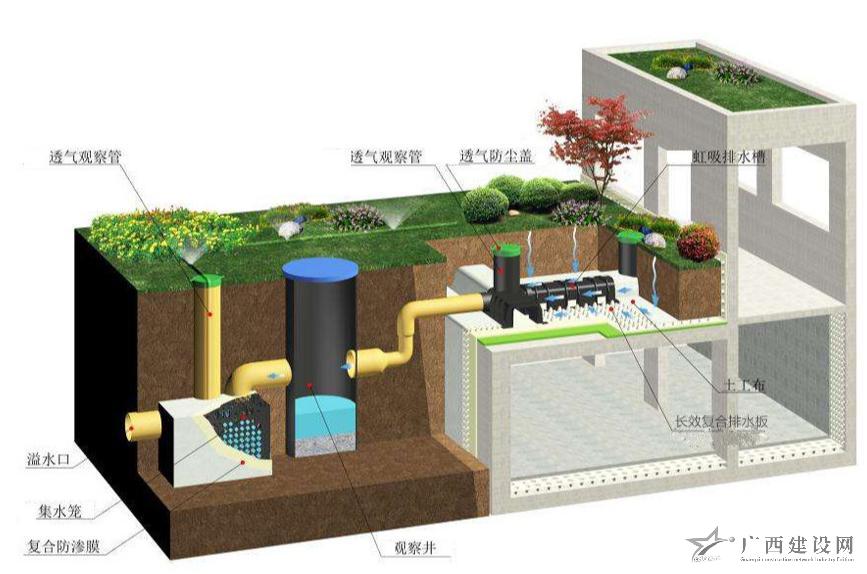

虹吸雨水收集系統示意圖

    “南寧的雨季，到底有多猛？”據統計，南寧年均降雨量高達1286毫米，其中汛期（5-9月）的暴雨常常單日突破100毫米，相當于一天潑下半個西湖的水量。在這樣的“水炸彈”攻勢下，有的地下商場輕則滲漏返潮，重則地坪開裂、設備泡湯……但廣西路橋融創茂卻是個例外！

    自主體建設完工以來，哪怕遭遇十年一遇的暴雨，這座購物地標始終“一蓑煙雨任平生”：地下室無浮起、屋頂無積水、綠植不爛根，背后的秘密正是兩項“隱形排水黑科技”的功勞——雙盲溝排水抗浮系統與種植屋面虹吸排水技術。下面我們將帶您直擊施工現場，看這些技術如何從圖紙走進現實！

雙盲溝排水抗浮系統

    想象一下，你在一個沒有排水孔大浴缸里放了一個空塑料盆，接著往浴缸里注水，水達到一定程度時，塑料盆就會“噗！”地漂起來，如果強行把浮起的盆按回水里，就會弄壞盆邊。

    把這個場景放在建筑工程領域，基坑相當于一個浴缸，地下室猶如一個小水盆。地下工程周邊肥槽回填前后，若遇暴雨地表水會經肥槽流入基坑四周，進而滲入地下室底板下部，形成積水區。由此產生的浮力如果大于地下室自重與抗浮措施形成的抗力之和，地下室結構就面臨浮起破壞的風險，這就是令工程人為之頭疼的“水盆效應”。

    位于南寧市興寧區的路橋·融創茂項目擁有面積5萬平方米和深18米的地下室，屬超長超大超深地下建筑。若采取增加自重、抗拔樁或錨桿等傳統抗浮措施被動抵抗水浮力，工程造價高且工序復雜，極大地影響施工進度。如何更好地克服“水盆效應”，成為壓在項目技術團隊心里的一塊大石頭。

    在查詢了大量資料并經過充分調研后，項目常務副總工梁斯宇提出了一個解決方向：“為什么不能主動地控制地下水水位把它合理地降低在抗浮設計允許的范圍內？”變“被動”為“主動”！技術團隊找準這一方向后，便開始技術攻關，研究出一種地下建筑雙盲溝排水抗浮系統。

    該具有“省成本、保安全、縮工期”三大核心優勢：一是源頭控水降成本，通過主動疏排精準控制地下水位，從根源削減浮力，相比傳統抗浮錨桿、抗拔樁等方法更經濟高效；二是雙防線排水保安全，地下室外墻設環形HDPE集水管攔截滲水，底板下布盲溝管網，雙重導排內外聯動，將地下水強制抽排至市政管網，有效疏排下滲地表水，消除浮力隱患；三是穿插施工提效率，疏排水系統與土方開挖、回填等工序同步推進，實現抗浮與主體建造“無縫銜接”，大大縮短了工期。

大型建筑種植屋面虹吸防排水系統

    路橋融創茂商業綜合體采用種植屋面設計屋面，匯水面積約7682平方米，雨水設計重現期取10年，屋面雨水設計流量為460.92L/s，對于屋面排水系統來說可謂“壓力山大”。

傳統重力排水可以理解為雨水靠排水管的坡度慢慢流，如遇到暴雨，水管“噎住”，屋頂就會秒變“魚塘”。為了形成坡度，還要加高種植屋面回填層，相當于給屋頂背了層“濕透的海綿”，如果“海綿”吸水過多，則會導致屋面荷載過大，影響結構安全。

    而虹吸式屋面雨水系統就像“超級抽水泵”，當雨水灌滿管道時，系統自動形成真空吸力，產生強大虹吸效應，使得雨水在管道內的流速加快，雨水被“嗖——”地抽走，更高效將屋面雨水排除。且該系統在鋪設管道時，無需找坡，有效減小種植屋面回填荷載，實現零坡度、分區域有組織排水。

    “然而，真正實施虹吸排水系統時，難題一個接一個。” 項目工程管理部副主管寧武勤談到。為避免虹吸失效或管道氣蝕設計階段，就要精確計算管道負壓、流速匹配。設計團隊還針對雨水斗進行了無數次試驗，對雨水斗進行特殊設計，以解決氣水分離問題，使之能在低水深下快速排水。項目還采用了HDPE高分子防護虹吸排水異型片，其抗穿刺性能高、抗撕裂耐腐蝕、抗老化，還能作為防水層的保護層，起到輔助防水的作用。

    虹吸系統對雨水斗、管道接頭密封性精確到毫米，施工稍有偏差可能影響虹吸效果。每完成一部分，施工技術員都要進行嚴格的壓力測試，最終嚴絲合縫地完成了安裝。經過數次暴雨的考驗，該系統達到“滴水不漏”的最優效果，效率較傳統方式提高了約 30%。

    從另一角度看，虹吸排水系統還節省了材料成本。回收的雨水經過種植頂板上的回填土過濾，水質可以達到植物澆灌或沖洗道路的要求，具有良好的社會經濟效益。

    盲溝系統像“地下吸水管網”般狙擊地下水浮力，虹吸裝置以“龍卷風式排水”清空屋頂萬噸雨水，這對“吞雨獸”各司其職又緊密協作，為這座大型建筑卸下排水重負，讓路橋融創茂成為海綿城市建設的典范。這不僅是“黑科技”撬動“綠基建”的技術革新，更是一場“與水共生”的城市可持續發展解決方案。（供稿：廣西路橋集團建筑工程有限公司）
